零件內孔倒角測量方法

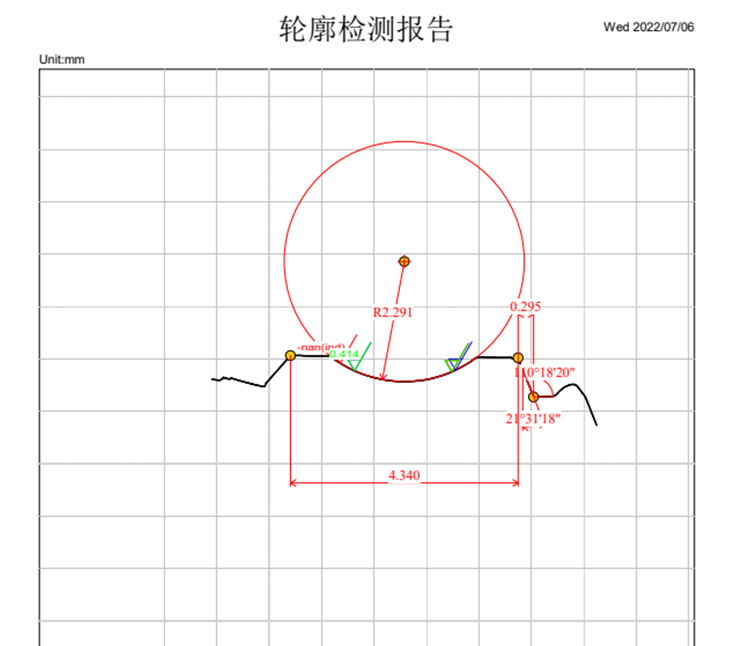

很多零件內部的一些R角 槽深度 寬度，內孔螺紋等通常用三坐標測量機或影像測量儀都是無法實現測量。我們需要用專業的設備通過爬行的方式，把零配件內部的輪廓爬行取樣，然后進一步對尺寸進行測量。如下圖所示

采用直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

傳感器分辨率：0.01um
